氨合成催化剂主要用于化肥工业中氨的合成，在较低温度下具有较高的催化活性，是一种较理想的氨合成催化剂，该产品也可用于冶金、电子管工业中，使氨分解为纯净的氢气和氮气。氨分解和氨合成原料一样，温度不一样，助剂不一样。

氨合成催化剂物理性质

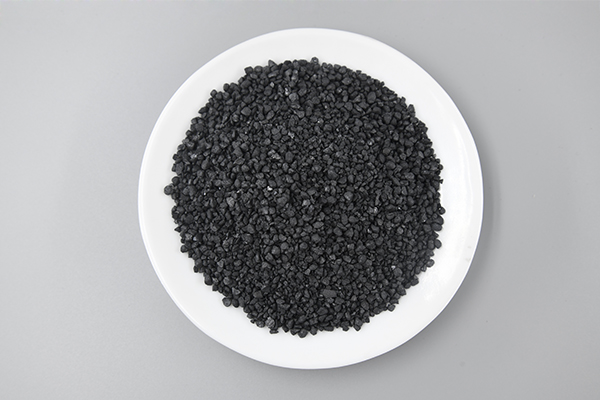

　　外观：具有黑色金属光泽，带磁性的不规则固体颗粒。

　　粒度(mm)：1.5～3.0，2.2～3.3，3.3～4.7，4.7～6.7，6.7～9.4，9.4～13.0或用户需要的其它粒度。

　　堆密度Kg/L：2.8～3.0。并随颗粒变大而堆密度略增。

　　孔隙率：46%

　　比表面积：13.0m2/g

　　质量指标 产品符合标准HG/T3550-2013

　　在实验条件下，当催化剂粒度为1.0～1.4mm，装量2ml，压力15.0Mpa、空速3×104hr-1、温度425℃(在500℃耐热20h后)时，出口氨不小于13.8%。

　　强度：按美国ASTM标准方法，磨损粒度1.0~3.0mm，磨损率<3.0%。

氨合成催化剂性能特点

　　1、活性高

　　2、易还原

　　氨合成催化剂还原阶段主要参数如下：

　　升温期： 室温～330℃

　　出水初期： 330～410℃

　　出水主期： 410～480℃

　　出水末期： 480～490℃

　　还原至高温度： 490～500℃

　　3、耐热性能好、抗毒性能好

　　4、机械强度高

　　5、氨合成催化剂在空气中易受潮，引起可溶性钾盐析出，致使活性降低，催化剂只有经氢气还原成α-Fe后，才具有催化活性，还原后的催化剂，若暴露在空气中则迅速氧化燃烧而失去活性。

　　6、还原后的催化剂会被二氧化碳、一氧化碳、氧气和水蒸气等含氧化合物造成暂时中毒，而油类、硫、磷、砷化物造成长久中毒，铜液带入合成塔内也会造成长久中毒。

　　工业使用条件(用户在装填之前应过筛)

　　初期热点温度：465±5℃

　　正常操作温区：350～510℃ 升降温速率：30～40℃/h

　　正常操作压力：10.0～31.4Mpa 升降压速率：≤0.5Mpa/min

　　正常操作空速：5000～30000hr-1，以塔压差 ≤1.0Mpa为宜

　　氢氮比：2.2～2.8
